مقدمة
طلب سقف يقول GI 0.35 x 1000 أو PPGI RAL 5012 يترك درجة التشكيل فارغة. مصنع يملأ DX51D+Z. آخر يملأ G550 المصنعي. ثالث يطبع SGCC على العرض و S550GD على EN 10204 3.1 MTC. كتلة الزنك قد تطابق. اللون قد يطابق. الضلع ما زال ينشق على خط التشكيل.
هذا دليل أعلام حمراء للمستوردين الذين يشترون ملف DX51D المجلفن أو ملف G550 المجلفن للأسقف والكسوة والمزاريب والقطاعات المطلية. إنه إرشاد مشتريات، لا بديلاً عن الطبعة المطلوبة من EN 10346 أو ASTM A653 أو JIS G3302 أو AS 1397. حقول الدهان ما زالت في دليل مواصفات PPGI. كتلة الزنك ما زالت في قائمة أمر شراء ملف GI. عد إلى هنا عندما يغيّر المصنع الفولاذ تحت تلك الحقول.
كيف يبدو عرض درجة طرية على ملف صلب
التحذير الأول نادراً ما يكون عينة متشققة. إنه لقب على ملف رقيق.
مكاتب التصدير تعامل G550 و S550GD و SGCH و full hard كمخزون قابل للتبادل لأسقف 0.30 mm إلى 0.55 mm. المكاتب نفسها تعامل DX51D و SGCC و ASTM A653 CS كافتراضي عندما لا يسمّي المشتري الخضوع. العائلتان لا تشتركان في المهمة. واحدة محددة للانحناء. الأخرى محددة لتبقى في فئة 550 MPa بعد التشكيل.
| العرض أو الملف | ما يعنيه غالباً | أوقف إذا سمّى الأمر |
|---|---|---|
| سماكة وزنك و RAL فقط | سيختار المصنع بقايا تشكيل أو إنشائية | DX51D أو SGCC أو CS، أو G550 / S550GD |
| “GI commercial” أو “PPGI roofing” | عائلة الدرجة مفتوحة | أي درجة EN أو ASTM أو JIS مسماة |
| G550 / S550GD / SS Grade 80 على سطر DX51D | ملف إنشائي مقابل أمر تشكيل | DX51D أو SGCC أو CS |
| DX51D على سطر إعصار أو ضلع عالٍ G550 | ملف طري مقابل رسم 550 MPa | G550 أو S550GD أو SS Grade 80 |
| الصلادة أو الخضوع محذوفان من MTC | لا إثبات لمهمة التشكيل | أي عائلة |
فجوة USD 20 للطن على PPGI 0.35 mm غالباً هذا الاستبدال، لا البوليستر.
DX51D و G550 مهمتان مختلفتان وليستا ألقاباً
DX51D+Z (EN 10346) فولاذ للتشكيل البارد: الانحناء والقطاعات. SGCC (JIS G3302) و ASTM A653 CS Type B يجلسان في الحوار التجاري نفسه. المصانع تعرضهما لصواني الدرز والمزاريب والمجاري والقطاعات المطلية ذات نصف القطر الضيق. الخضوع ليس رقم البيع. الاستطالة هي.
G550 في كلام المصنع فئة خضوع 550 MPa. أقرب العائلات المسماة على لفائف التصدير الصينية هي S550GD (EN 10346) و ASTM A653 SS Grade 80، وفي بعض بطاقات المصنع لقب AS 1397 G550. تُباع هذه اللفائف لأسقف الضلع العالي الرقيقة والكسوة الإنشائية. ترتد. لا تتمدد مثل DX51D.
لا تعامل DX51D و SGCC و S550GD و G550 المصنعي كمتطابقين 100%. إنها عائلات توريد عملية فقط بعد أن يسمّي الرسم المهمة.
| العائلة | لغة المعيار التي يكتبها المشترون | اتجاه الخضوع / الشد (أكد الطبعة) | ملاحظة التشكيل |
|---|---|---|---|
| DX51D+Z | EN 10346 DX51D+Z | الشد يناقش غالباً 270-500 MPa؛ لا حد أدنى 550 MPa | قطاعات وانحناء؛ الاستطالة حقل القبول |
| SGCC | JIS G3302 SGCC | GI تجاري؛ الخضوع ليس فئة 550 MPa | نفس مهمة DX51D في عروض تصدير كثيرة |
| CS Type B | ASTM A653 CS Type B | فولاذ تجاري | تشكيل / صفيحة مجلفنة عامة، لا SS Grade 80 |
| S550GD+Z | EN 10346 S550GD+Z | حد أدنى خضوع فئة 550 MPa؛ شد شائع ≥ 560 MPa | ضلع إنشائي رقيق؛ تمدد متبقٍ قليل |
| G550 / SS Grade 80 | G550 مصنعي أو ASTM A653 SS Grade 80 | حد أدنى خضوع 550 MPa (فئة 80 ksi) | سقف ضلع عالٍ؛ تشقق على درزات ضيقة |
الكيمياء ثانوية هنا، وحرارات المصنع تتغير. حدود EN 10346 القصوى النموذجية التي ما زال المشترون يثبتونها عندما يجادل المختبر المصهور لاحقاً:
| عائلة الدرجة | C % حد أقصى (جدول معياري نموذجي) | Mn % حد أقصى | P % حد أقصى | S % حد أقصى |
|---|---|---|---|---|
| DX51D | 0.18 | 1.20 | 0.12 | 0.045 |
| S550GD | 0.20 | 1.70 | 0.10 | 0.045 |
اقرأها كحدود معيارية تؤكدها الطبعة المطلوبة، لا كحرارة اشتريتها. فشل التشكيل ميكانيكي.
أعلام حمراء على عرض المصنع و MTC
نمط أرض التجارة: PI يقول DX51D+Z، Z120، 0.35 x 1000، RAL 5012. بطاقة الملف تقول G550. عمود خضوع MTC يقرأ 580 MPa. الدهان تم. المطالبة تجادل اللون لأن اللون ما صوّره المشتري.
افحص هذه قبل حجز خط الطلاء.
- سلسلة درجة العرض مقابل سلسلة درجة الأمر. DX51D+Z ليست S550GD+Z. SGCC ليست G550 المصنعي.
- جدول MTC الميكانيكي: خضوع وشد واستطالة والمعيار المطبوع في الرأس. سطر كتلة زنك بلا استطالة ناقص على أمر تشكيل.
- حديث الصلادة. “Full hard” و SGCH على طلب DX51D من عائلة مشكلة G550 نفسها.
- أساس السماكة. 0.35 mm على سقف G550 غالباً المنتج المطلي الكلي. 0.35 mm على DX51D قد يكون المعدن الأساس. ارتفاع الضلع يتغير.
- قطر داخلي 508 mm أو 610 mm، وزن ملف أقصى، وما إذا سيُشق الشريط. الملف الصلب والطري لا يشتركان في إعداد فتح واحد بلا ملاحظة.
إذا قال المصنع إن الدرجتين متكافئتان لأن كليهما مجلفن، اطلب رقمي الخضوع و A80 (أو A50) في الصفحة نفسها مع فئة الزنك. حديث التكافؤ بلا تلك الأرقام تسهيل تجاري.
كيف يظهر الاستبدال بعد التشكيل بالدرفلة
G550 مقابل نصف قطر درز أو درز قائم لـ DX51D يظهر كتشقق دهان وزنك وأضلاع منقسمة عند أصغر انحناء. الملف بدا سليماً في المستودع. خط القطاع هو حيث تظهر الاستطالة الناقصة.
DX51D مقابل رسم ضلع عالٍ أو إعصار G550 يظهر لاحقاً: تموج زيتي أو انهيار ضلع أو مصنع لا يثبت عرض التغطية لأن الشريط يخضع مبكراً. جداول حمل الرياح التي افترضت فولاذ فئة 550 MPa لا تنطبق.

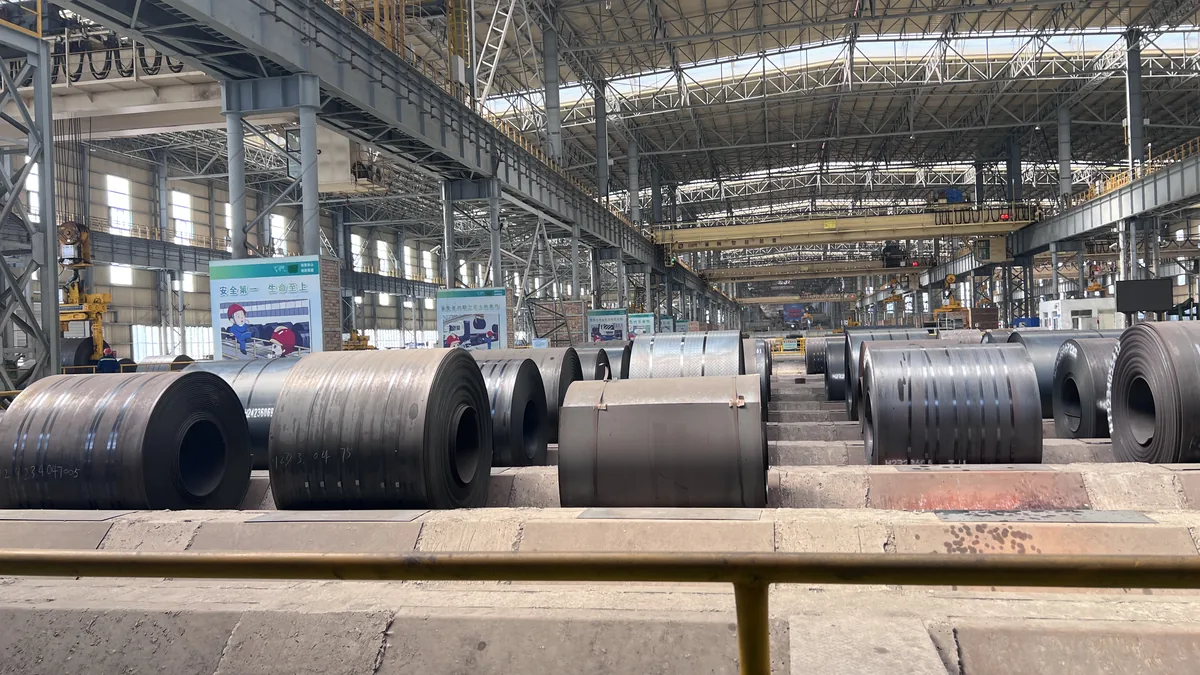

لا فشل منهما مطالبة تغليف. كلاهما مطالبة درجة. PSI طرف ثالث يفحص السماكة والزنك و RAL فقط سيفوتهما. أخبر SGS أو BV أو TUV بقراءة سلسلة درجة MTC والجدول الميكانيكي مقابل الأمر قبل لف الملف.
ملاحظات أبعاد تنتمي لنفس الإيقاف:
- تسامح السماكة على GI / PPGI الرقيق يناقش غالباً في نطاق تجاري ±0.02 mm إلى ±0.05 mm؛ اكتب الأساس (معدن أساس أو منتج كلي).
- العرض 600-1250 mm شائع للأسقف؛ سمِّ حافة مصنع أو حافة مشقوقة.
- وزن الملف 3-8 MT شائع على 0.35 mm؛ لفائف G550 الصلبة ما زالت تحتاج حزمة VCI وحماية الحافة نفسها كـ DX51D الطري، لأن الصدأ الأبيض لا يبالي بالخضوع.
PPGI لا يخفي درجة الركيزة
الدهان لا يعيد كتابة EN 10346. طبقة PE أو SMP أو HDP أو PVDF يمكن أن تجلس على DX51D+Z أو على S550GD+Z. رقم RAL هدف لون. درجة التشكيل ما زالت الفولاذ.
على PPGI الاستبدال أغلى لأن الملف وجه نهائي. إعادة طلاء ضلع متشقق ليست لمسة مصنع. ثبّت درجة الركيزة على سطر PPGI بنفس صرامة كتلة الزنك وسماكة الفيلم.
انسخ إلى كتلة PPGI:
- معيار الركيزة والدرجة: DX51D+Z أو S550GD+Z / G550 مصنعي، لا “PPGI roofing”
- فئة الزنك: Z80 أو Z120 أو Z180 أو Z275 كما يسمّي المشروع
- عائلة الدهان وسماكة الفيلم والظهر واللمعان و RAL أو عينة رئيسية
- جدول ميكانيكي مطلوب على EN 10204 3.1 MTC (خضوع وشد واستطالة)
- مسار التشكيل: درز قفل أو خطوة التموج أو ضلع عالٍ، ونصف القطر الداخلي الأدنى إن وُجد
GI العاري يستخدم تجميد الدرجة نفسه بلا صفوف الدهان. إذا كان المستودع سيطلي بعد التشكيل، اطلب DX51D (أو درجة التشكيل المسماة) كـ GI، لا كملف G550 فائض “يمكن طلاؤه”.
قواعد الإيقاف قبل دهان الملف أو تحميله
أوقف في المصنع لا في ميناء الوصول عندما يصدق أي مما يلي.
- الأمر يطبع DX51D / SGCC / CS والعرض أو الاستنسل أو MTC يطبع G550 / S550GD / SS Grade 80 / SGCH / full hard.
- الأمر يطبع G550 / S550GD وخضوع MTC نطاق DX51D تجاري بلا نتيجة فئة 550 MPa.
- الاستطالة فارغة على أمر تشكيل، أو الخضوع فارغ على أمر 550 MPa.
- PPGI عليه فيلم سلفاً، والحقل المطابق الوحيد هو RAL.
- المصنع يطلب ختماً مزدوجاً لـ DX51D و G550 على شهادة واحدة.

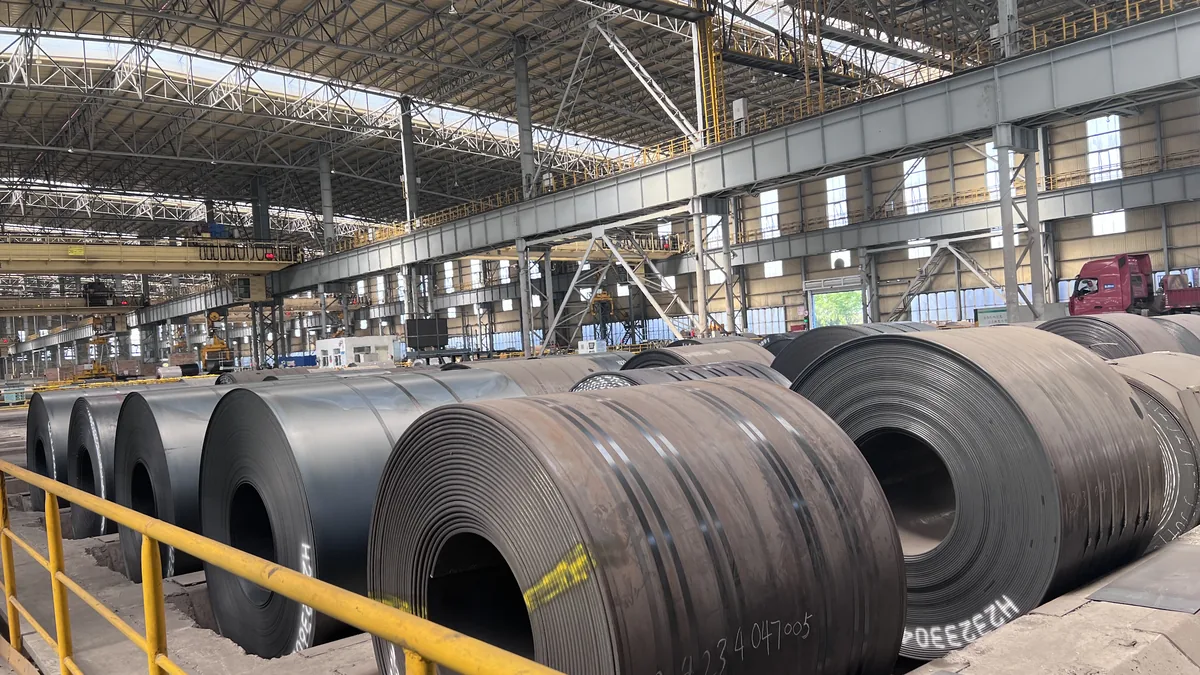

أفرج فقط عندما يطابق رقم حرارة MTC هوية الملف، وتطابق سلسلة الدرجة الأمر، ويكون التغليف صالحاً للبحر: ورق VCI وغشاء مقاوم للماء وحراس حافة معدنية و3 أشرطة قطرية زائد 4 محيطية. العين إلى السماء مقابل العين إلى الجدار اختيار تحميل. لا يصلح فئة خضوع خاطئة. 20GP ما زال يهبط قرب 25-27 MT؛ لا تفرط في تعبئة ملف رقيق صلب لملاحقة ذلك الرقم.
خاتمة
على ملف سقف GI و PPGI، درجة التشكيل نقطة إيقاف مثل كتلة الزنك. DX51D ينحني. G550 يحفظ فئة 550 MPa. مصنع يملأ واحدة من الأخرى لا يقدم لك معروفاً في السعر. ثبّت سلسلة المعيار والخضوع والشد والاستطالة في طلب عرض السعر، ثم طابق تلك الحقول الأربعة على EN 10204 3.1 MTC قبل طلاء الشريط أو حشوه.
