مقدمة
يبدو استيراد زاوية الفولاذ والقناة وعارضة H أمراً بسيطاً إلى أن تعود ثلاث مطاحن بثلاثة عروض مختلفة. واحدة تقتبس سلسلة HW الصينية بالعمق وkg/m. وأخرى تجيب بلغة HEA/HEB. وثالثة تكتب أشكال ASTM W مع ملاحظة درجة A36، ثم تترك تسامح الطول والاستقامة والتعبئة مفتوحة. تلك الأسعار غير قابلة للمقارنة. أول نزاع بعد الوصول يتعلق عادةً بجدول المقاسات أو أساس الكتلة أو حالة السطح—وليس «جودة الفولاذ» كشعار.
هذا الدليل للمستوردين والمصنعين ومشتري المشاريع والتجار الذين يورّدون مقاطع إنشائية من الصين للبناء وهياكل المصانع والأرفف والتصنيع العام. إنه موجز توريد وقبول، وليس كود تصميم. اترك اختيار الأعضاء وتصميم الوصلات لمهندس المشروع. استخدم هذه المقالة لتجميد لغة RFQ بحيث يمكن فحص الدرجة ونظام المقطع والتسامحات والمستندات والتعبئة سطراً بسطر.
سياق الدرجات ذات الصلة في الموقع يشمل ASTM A36 vs S235JR وQ235 vs ASTM A36. لمداخل الكتالوج، انظر عارضة H من الفولاذ الكربوني وصفحات زاوية أو قناة مطابقة عند طلب تلك الأشكال.
أشكال المنتج التي يطلبها المشترون فعلياً في RFQ
تخلط معظم باقات التصدير سؤالين تعالجهما المطاحن بشكل منفصل: ما الشكل وما الفولاذ.
| شكل المنتج | أسماء شائعة لدى المشتري | ما تشتريه فعلياً | ملاحظات استخدام نموذجية |
|---|---|---|---|
| زاوية متساوية / غير متساوية | مقطع L، قضيب زاوية | ساقان متساويتان أو غير متساويتان، مدلفنة على الساخن أو أحياناً مقطوعة/مشكّلة | تدعيم، إطارات، أبراج، أعضاء ثانوية |
| قناة | قناة C، قناة U، PFC (لغة سوق) | ويب مع شفتين على جانب واحد | عوارض ثانوية، إطارات، قواعد آلات، هياكل خفيفة |
| عارضة H / شفة عريضة | HEA، HEB، HEM، HW/HM/HN، W-shape | شفات متوازية، سلسلة شفة أعرض للأعمدة والعوارض الرئيسية | تأطير أساسي، أعمدة، عوارض ثقيلة |
| عارضة I | IPE، IPN، عارضة I صينية، S-shape (عائلة أمريكية) | سلسلة شفة أضيق نسبياً مقارنة بكثير من مقاطع H | عوارض وأعضاء رئيسية أخف حسب الجدول |
لا تعامل «عارضة I» و«عارضة H» كمرادفين حرين في RFQ. قد يستخدم المصنعون والمصممون الكلمات بمرونة، لكن عروض المطحنة تتبع سلسلة مسماة وجدول أبعاد.
طبقتان من المعايير: الدرجة مقابل جدول المقطع
يُجمّد طلب المقطع الإنشائي الكامل درجة المادة وحزمة الهندسة/التسامح.
| الطبقة | ما تتحكم به | مراجع يكتبها المشترون غالباً | فخ المشتري |
|---|---|---|---|
| درجة المادة | الكيمياء، الخضوع/الشد، فئة الصدم عند الطلب | ASTM A36، ASTM A572 Grade 50، EN 10025-2 S235JR / S355JR / S355J2، JIS G3101 SS400، GB/T Q235B / Q355B | كتابة «فولاذ طري» أو «مكافئ A36» فقط |
| أبعاد المقطع | العمق الاسمي، الشفة، السماكة، جدول الكتلة | EN 10365 (سلسلة I/H الأوروبية)، جداول HW/HM/HN الصينية أو جداول الزاوية/القناة، أشكال ASTM W/S/C/L تحت متطلبات عامة مثل ASTM A6 | خلط HEA200 مع عارضة H صينية 200 مم كأنهما متطابقتان |
| تسامحات الأبعاد | الانحراف المسموح في الارتفاع والشفة والسماكة والكتلة والاستقامة والطول | EN 10034 لكثير من مقاطع I/H، EN 10056 للزوايا، جداول ASTM A6 للأشكال الأمريكية، ومعايير تسامح GB/JIS المطابقة | قبول مخزون المطحنة دون ذكر معيار التسامح |
| حزمة الشهادة | التتبع ونوع تقرير الاختبار | MTC، وغالباً EN 10204 3.1 للتصدير | طلب «شهادة» دون هوية سبيكة أو نطاق اختبار |
أسماء الدرجات ليست قابلة للتبادل لمجرد تقارب أرقام الخضوع. جداول المقارنة نقاط حوار. أمر الشراء ما زال يحتاج المعيار المطلوب + الدرجة + شكل المنتج + تعيين المقاس.
أنظمة المقاطع التي تتصادم في العروض
السلسلة الأوروبية (HEA / HEB / HEM / IPE)
يكتب المشترون الأوروبيون غالباً HEA أو HEB أو HEM أو IPE مع رقم مقاس. الأبعاد الاسمية والكتل تؤخذ عادةً من جداول EN 10365. شكل وتسامحات أبعاد كثير من مقاطع I وH تُناقش تحت EN 10034. المادة تُطلب عادةً تحت درجات EN 10025 مثل S235JR أو S275JR أو S355J2.
ملاحظة للمشتري: يمكن أن يتشارك HEA وHEB رقماً متشابهاً بينما تختلف سماكة الشفة والويب. HEB هي السلسلة الأثقل لنفس العائلة الاسمية. إذا رسم الرسم HEB200، لا تستبدل صامتاً بـ HEA200 لكسب السعر.
السلسلة الأمريكية (W، S، C، L)
تستخدم الباقات الأمريكية غالباً تعيينات W (شفة عريضة) وS (عارضة معيارية أمريكية) وC (قناة) وL (زاوية). المادة غالباً ASTM A36 أو ASTM A572 Grade 50 (ودرجات مشروع أخرى). المتطلبات العامة للأشكال الإنشائية المدلفنة، بما فيها توقعات تقارير المطحنة الشائعة، تقع تحت ASTM A6/A6M.
ملاحظة للمشتري: شكل W ليس HEA/HEB أوروبياً. حوّل فقط بجداول معتمدة من المهندس، لا بعبارة مبيعات «قريب بما يكفي».
السلسلة الصينية وألقاب التصدير
تورد المطاحن الصينية عادةً Q235B / Q355B (ودرجات ذات صلة) في أشكال زاوية وقناة وعارضة H تحت معايير المنتج الصينية وقوائم مخزون المطحنة. لغة مبيعات التصدير قد تقول «H-beam 200×200» أو تقتبس kg/m من جدول بأسلوب HW/HM/HN صيني. ذلك مقبول عندما يُجمّد أمر الشراء التعيين الصيني. ويفشل عندما يكون الرسم أوروبياً أو أمريكياً والعرض لا يذكر الجدول أبداً.
لغة JIS اليابانية / الإقليمية
ما زالت بعض الباقات الآسيوية تسمي SS400 تحت JIS G3101 مع أبعاد مقطع من ممارسة JIS أو التصنيع المحلي للمشروع. عامل SS400 كـعائلة درجة، ثم اقفل جدول المقطع الفعلي والتسامحات بشكل منفصل.
قائمة تحقق RFQ: ما يجب تجميده قبل أن تقتبس المطحنة
استخدم هذه القائمة كحد أدنى للمواصفة التجارية. أي شيء يُترك مفتوحاً يصبح متغيراً حراً في السعر والقبول.
| حقل RFQ | ما تكتبه | لماذا يهم |
|---|---|---|
| شكل المنتج | زاوية / قناة / عارضة H / عارضة I | يمنع عائلة شكل خاطئة |
| نظام التعيين | EN HEA/HEB/IPE، ASTM W/C/L، صيني HW/HM/HN، زاوية متساوية L a×a×t، إلخ | جداول كتلة وهندسة مختلفة |
| قائمة مقاسات دقيقة | تعيين كامل لكل بند | يتجنب غموض «عارضة H 200» |
| الدرجة + معيار المادة | مثلاً S235JR وفق EN 10025-2، A36 وفق ASTM A36، Q235B وفق GB/T | قبول الكيمياء والميكانيكا |
| الطول | طول ثابت أو مدى، تسامح القطع | المردود وكثافة التعبئة |
| أساس الكمية | قطع أو أمتار أو أطنان نظرية مع جدول kg/m مسمّى | أساس الفاتورة والمطالبة |
| حزمة التسامح | EN 10034 / EN 10056 / ASTM A6 / معيار GB/JIS مسمّى | قياسات القبول |
| السطح / الحالة | كما دُلّف، قصف رملي، برايمر، مجلفن إن طُلب | مطالبات بصرية وتكلفة الطلاء |
| الاستقامة / الانحناء | وفق المعيار المطلوب أو حد مشروع أضيق | الملاءمة في الموقع |
| العلامات | علامات سبيكة / رزمة / مقاس | التتبع |
| الشهادة | EN 10204 3.1 MTC عند الحاجة؛ نطاق الاختبار | إصدار المستندات |
| التعبئة | ربط الرزم، واقيات الأطراف، بطاقات، حاوية أو سائب | أضرار الشحن البحري |
| الوجهة / Incoterms | الميناء وشرط التجارة | حدود تكلفة اللوجستيات |
فحوصات قبول ميدانية تلتقط النزاعات الحقيقية
معظم مطالبات المقاطع ليست ميتالورجياً غريبة. إنها جدول خاطئ أو أساس كتلة خاطئ أو هندسة خارج التسامح أو عدم تطابق مستندات.
فحوصات عملية يستخدمها المشترون والمفتشون قبل الشحن:

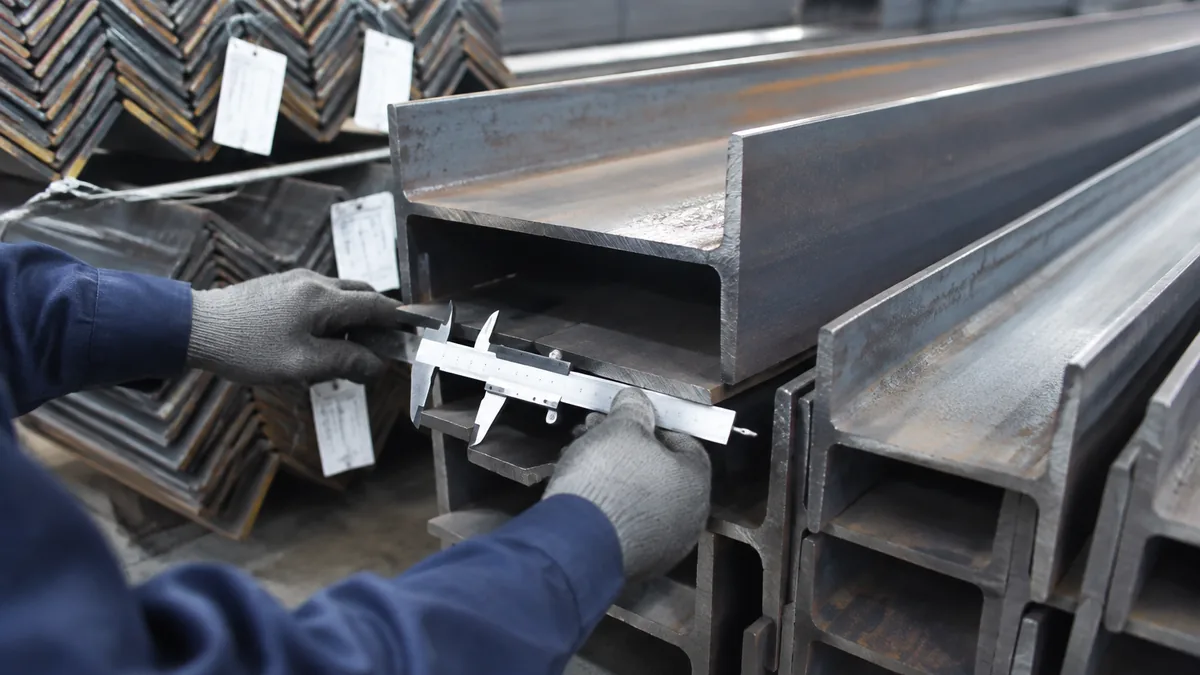

- طابق التعيين بشريط القياس — أكّد العمق وعرض الشفة والسماكة مقابل جدول السلسلة المطلوبة، لا مقابل صورة أو ملصق «عارضة 200 مم» عام.
- تحقق من لغة الكتلة — اتفق هل التسوية تستخدم kg/m نظرياً من جدول مسمّى، أو كتلة موزونة، أو تسامح عقد على الكتلة النظرية. سلسلتان «بنفس المقاس» قد تختلفان بعشرات بالمئة في kg/m.
- الطول وعدد القطع — عدّ القطع، قِس عينة أطوال، وقارن بقائمة التعبئة. قضبان قصيرة عشوائية تدمر تخطيط التصنيع.
- الاستقامة والالتواء — راقب أو قِس مقابل حزمة التسامح المطلوبة. مخزون ملتوٍ قد يبدو مقبولاً تجارياً ويفشل في الملاءمة.
- هوية السبيكة (heat) — علامات السبيكة أو البطاقات يجب أن تطابق أرقام heat في MTC. بطاقات الرزم وحدها لا تكفي إذا طُلبت هوية السبيكة.
- السطح والطلاء — قشرة الدرفلة، الصدأ، فجوات البرايمر، أو بقع مجلفنة مكشوفة تُحكم وفق بند سطح أمر الشراء، لا وفق صور وسائل التواصل لمخزون لامع.
- حقول الشهادة — الدرجة والمعيار والمقاس والكيمياء والنتائج الميكانيكية ونوع الشهادة مثل EN 10204 3.1 يجب أن تطابق أمر الشراء. استخدم دليل الموقع عن التحقق من شهادة اختبار المطحنة عندما تحتاج هوية السبيكة وحقول التقرير فحصاً سطراً بسطر.
لغة تسامح الأبعاد دون دقة زائفة
جداول التسامح تعتمد على الإصدار ومعيار المنتج اللذين طلبتهما. الملخصات العامة للممارسة الأوروبية تناقش غالباً:
- الزوايا (سلسلة EN 10056): انحرافات طول الساق والسماكة وخروج المربع والكتلة والطول حسب نطاق المقاس.
- مقاطع I وH (سياق EN 10034): انحرافات الارتفاع وعرض الشفة وسماكة الويب/الشفة والكتلة والاستقامة حسب نطاق المقاس.
- الأشكال الأمريكية (سياق ASTM A6): تباينات مسموحة مجدولة للعمق والشفة والطول والهندسة ذات الصلة.
عامل جداول الملخصات المنشورة كـتوجيه، لا كبديل لنص المعيار المطلوب. إذا احتاج المشروع تسامحات أضيق من التجارية المعيارية، اكتب الحدود الأضيق في RFQ واحصل على تأكيد المطحنة قبل الإنتاج.
kg/m والوزن النظري ومخاطر الفاتورة
تُباع المقاطع بالقطعة أو بالمتر أو بالطن النظري. نزاعات التصدير تبدأ غالباً عندما:
- تستخدم المطحنة جدول kg/m والمساح الكمي للمشتري يستخدم آخر.
- يُقتبس HEA لكن كتلة HEB تُستخدم في قائمة التعبئة، أو العكس.
- يُقاس الطول بقاعدة تقريب مختلفة عن العقد.
ممارسة تجارية آمنة:
- سمِّ جدول المقطع وقيمة kg/m لكل بند في PI وقائمة التعبئة.
- بيّن هل الدفع بالوزن النظري أو الوزن الفعلي أو عدد القطع.
- احتفظ بطريقة حساب واحدة من عرض السعر حتى الفاتورة.

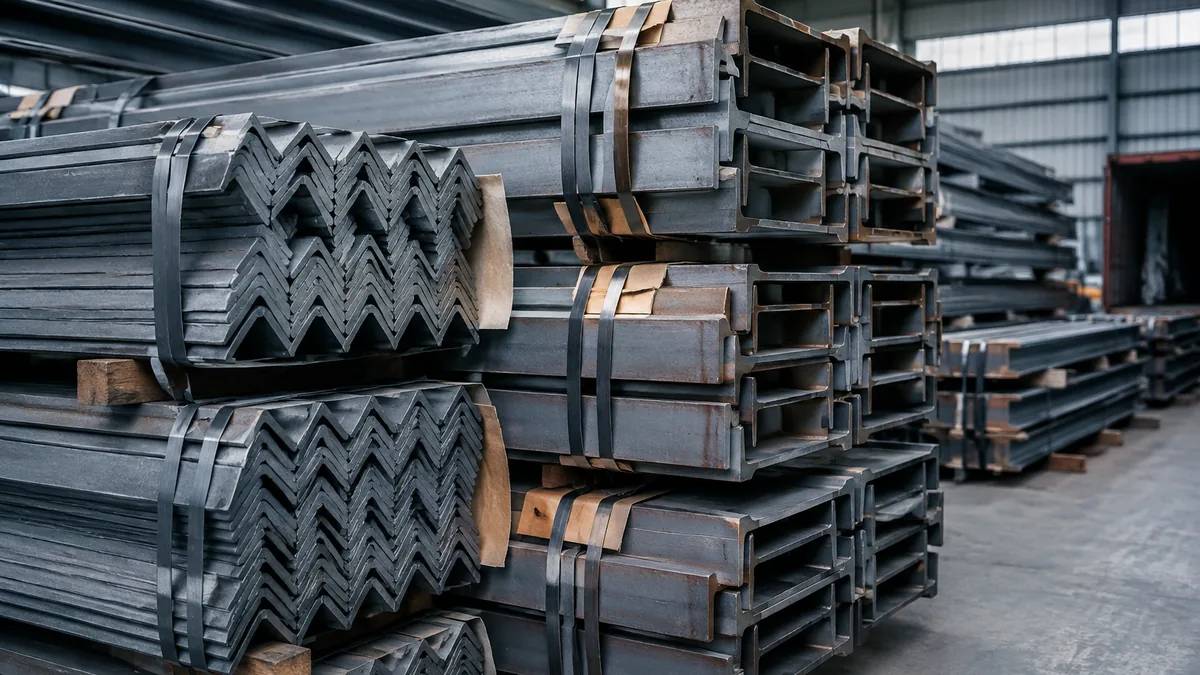

تعبئة التصدير للمقاطع الطويلة
الزوايا والقنوات والعوارض طويلة وحادة وسهلة الانحناء عند الأطراف أثناء التحميل. بند تعبئة عملي يغطي عادةً:
- حجم الرزمة ونوع الربط (وفواصل عند الحاجة لحماية الطلاء أو الأسطح المجلفنة)
- حماية الأطراف وموقع بطاقة مقروء دون فك كل رزمة
- ملاءمة طول الحاوية مقابل السائب / break-bulk للقطع الطويلة
- توقعات الرطوبة والصدأ لرحلة البحر (زيت، تغليف، أو اتفاق كما دُلّف)
- حقول قائمة التعبئة: المقاس، الطول، القطع، مراجع heat/رزمة، أساس الوزن النظري
لممارسة أوسع لتعبئة التصدير، انظر دليل تعبئة تصدير الفولاذ.
أخطاء شائعة لدى المشترين
| الخطأ | ما يحدث | عادة RFQ أفضل |
|---|---|---|
| كتابة «H-beam 200» فقط | تختار المطاحن سلاسل وkg/m مختلفة | تعيين كامل + عائلة الجدول |
| خلط معايير الدرجة والشكل | لا تستطيع MTC إثبات الطبقتين بوضوح | معيار الدرجة + معيار المقطع/التسامح |
| استبدال HEA بـ HEB (أو W بعارضة H صينية) بعادات المبيعات | سعة وكتلة خاطئتان | بديل معتمد من المهندس فقط |
| تجاهل تسامح الطول | نقص في التصنيع | طول + تسامح قطع في أمر الشراء |
| «شهادة» دون نوع EN 10204 | دفاع ضعيف عن المطالبة | اطلب EN 10204 3.1 MTC عند الحاجة |
| لا بند تعبئة للقضبان الطويلة | تلف أطراف وبطاقات مفقودة | رزمة وبطاقة وطريقة تحميل في أمر الشراء |
خاتمة
تنجح باقات استيراد زاوية الفولاذ والقناة وعارضة H عندما يُجمّد RFQ سلسلة الشكل والدرجة وحزمة التسامح وأساس الكتلة ونطاق الشهادة والتعبئة—لا عندما يسمي المشتري عمقاً ولقباً لفولاذ طري فقط. عامل HEA/HEB/IPE الأوروبية وW/C/L الأمريكية وجداول H/زاوية/قناة الصينية والباقات المرتبطة بـ JIS كلغات تجارية مختلفة قد تُربط للتصميم فقط بعد مراجعة المهندس.
إذا احتجت عرضاً قابلاً للمقارنة لزوايا أو قنوات أو عوارض من الصين، قدّم طلب عرض سعر مع قائمة تعيينات المقطع ومعيار المادة والدرجة والأطوال وأساس الكمية ومعيار التسامح وميناء الوجهة وحزمة MTC / EN 10204 3.1 التي تحتاجها. المواصفات الواضحة تنتج عروض مطاحن قابلة للمقارنة ونزاعات وصول أقل.
