Introduction
Un EPC solaire qui ecrit galvanized steel, 25-year life sur le RFQ tracker recoit trois offres incomparables. Un laminoir cote une bobine continue EN 10346 ZM pour pannes en C. Un atelier cote ISO 1461 apres fabrication sur pieux soudes. Un troisieme substitue DX51D+Z parce que le mot galvanized est apparu. La limite d elasticite peut coller au plan. La chimie de revetement non.
Ceci est un guide de trajectoire de service pour les importateurs qui achetent l acier de tracker en Chine : profiles formes a froid a partir de bobine, et pieux ou consoles soudes qui ont encore besoin de zinc apres decoupe. Il ne remplace pas l edition commandee de EN 10346, ISO 1461, ASTM A123, ASTM A1046, JIS G 3323 ou ISO 9223. ZAM, Magnelis, PosMAC et SuperDyma sont des revetements de mill, pas des nuances interchangeables. Figez la norme, la designation et la forme produit avant de comparer les FOB.
Classer le site avant de nommer le revetement
Classez d abord le site solaire selon ISO 9223, puis separez la nomenclature. Les pannes formees a froid vont en general sur bobine EN 10346 ZM. Les pieux soudes et consoles epaisses vont en general sur ISO 1461 ou ASTM A123 HDG apres fabrication. ZM120 ne remplace pas 85 um de post-galvanisation.
ISO 9223 / ISO 12944-2 est le service. Le laminoir a deja de la bobine zinguee. Le HDG de lot est un atelier supplementaire apres soudage. Si le RFQ n ecrit que GI ou HDG, le chemin le moins cher encore photographiable l emporte.
| Classe de site | Cadre tracker typique | Voie bobine | Voie section fabriquee |
|---|---|---|---|
| C2–C3 | Inland, low chloride | EN 10346 ZM on structural coil, often ZM120–ZM275 | ISO 1461 or ASTM A123 after fabrication if the part is welded |
| C4 | Industrial belt or coast beyond about 1 km | Raise ZM mass; ZM275–ZM310 is a common RFQ band | Mean coating thickness on the finished thickness, not a coil Z code |
| C5 | Severe coastal, about 150 m class talk | ZM alone is often not a 25-year standalone story | Batch HDG after all cutting and welding, with sealed edges if coil is still used |
Manufacturer design-life tables for one Type 2 Zn-Al-Mg coating (ZM310 / ZM430) are often quoted as C3 30 to >50 years, C4 15-30 years, and C5 8-15 years for ZM310. Those bands are mill data. They are not a generic ZM guarantee and they exclude soil or standing-water contact. A USD 40 per tonne gap on 2.5 mm purlin coil is often this missing class. ZM120 coil is not comparable with 85 um batch HDG on 8 mm pile.
Separer l acier du tracker par forme : bobine formee a froid contre section fabriquee
La forme decide du procede. Le revetement continu a lieu sur la bande avant profilage. Le HDG de lot a lieu sur la piece finie apres decoupe, poinconnage et soudage.
| Element tracker | Forme habituelle | Revetement qui convient | Pourquoi l echange echoue |
|---|---|---|---|
| C-purlin, U-channel, cold-formed girder | Coil, typically 1.5–3.2 mm | EN 10346 +ZM on a structural grade | Batch HDG after roll-forming is slow, distorts thin gauge, and is the wrong shop |
| Torque tube from strip | Coil or tube from coated strip | ZM coil if the weld is re-protected; HDG if the tube is welded from black steel | A black weld on ZM coil is a bare cut until it is repaired |
| Driven pile, H-pile, thick bracket, shop-welded frame | Plate or section, often ≥6 mm | ISO 1461 or ASTM A123 after fabrication | ZM coil cannot wrap a shop weld; cut edges on thick plate are not a 2 mm self-heal story |
Bobine galvanisee DX51D est un produit zinc continu de nuance de formage. Les pannes qui ont besoin d une classe de limite d elasticite doivent figer S350GD ou S550GD, pas un surnom DX51D. Bobine galvanisee G550 est un zinc haute resistance pour toiture ; la chimie reste +Z sauf si le PO ecrit +ZM. SGCH est une bobine dure, pas une nuance structurale tracker. Poutre H galvanisee est la voie section fabriquee. Acier plat carbone est la tole noire qui ira ensuite au bain HDG. Ne melangez pas ces lignes dans une cellule GI tracker.
Quand la bobine EN 10346 ZM convient au service
ZM / Zn-Al-Mg est un revetement continu. EN 10346 l ecrit comme masse ZM en g/m2, deux faces. ASTM A1046 couvre la tole Zn-Al-Mg et nomme des types ; les marques de mill tombent dans des types differents. JIS G 3323 est la norme japonaise. Aucun document ne rend deux bains 100 pour cent equivalents.
| Coating family | Standard buyers name | Chemistry on mill sheets | Number that must be printed |
|---|---|---|---|
| Zn-Al-Mg coil | EN 10346 +ZM; ASTM A1046; JIS G 3323 | Zinc with aluminium and magnesium. One Type 2 bath is often described as about 3.5% Al and 3% Mg. Other baths run higher aluminium. | ZM120, ZM275, ZM310, ZM430 as total both-sides mass |
| Continuous zinc coil | EN 10346 +Z; ASTM A653 | Essentially zinc | Z275 as total both-sides mass |
| Batch HDG | ISO 1461; ASTM A123 | Zinc bath, typically high-purity zinc | Mean and local-minimum thickness in μm on the finished part |
La densite pour convertir la masse en micrometres est propre au mill. Un producteur Type 2 publie 6.2 g/cm3 et liste ZM120 environ 10 um par face, ZM310 environ 25 um et ZM430 environ 35 um. D autres catalogues utilisent environ 6.0 g/cm3. Ne convertissez pas le ZM310 d un concurrent avec une densite zinc 7.1 g/cm3 pour le dire egal a 85 um HDG de lot. La chimie du substrat est un autre tableau. Confirmez l edition EN 10346 ; maxima couramment discutes, pas la coulee sur votre quai :
| Grade | C % max | Si % max | Mn % max | P % max | S % max | Yield min (MPa) | Tensile min (MPa) | A80 typical table |
|---|---|---|---|---|---|---|---|---|
| S350GD | 0.20 | 0.60 | 1.70 | 0.10 | 0.045 | 350 | 420 | 16 |
| S550GD | 0.20 | 0.60 | 1.70 | 0.10 | 0.045 | 550 | 560 | 12 |
| DX51D | 0.18 | 0.50 | 1.20 | 0.12 | 0.045 | — (forming grade) | 270–500 band commonly discussed | 22 |
S350GD et S550GD sont des nuances structurales de revetement. DX51D n est pas une classe de limite d elasticite. Un mill qui expedie DX51D+Z contre S350GD+ZM310 a change la chimie et le contrat mecanique. Argument rive : Al et Mg aident un film dense sur la rive cisaillee. Une approbation allemande pour un Type 2 cite ZM120 ou plus jusqu a 1.5 mm, ZM250 ou plus jusqu a 3.0 mm, ZM310 ou plus au-dela de 3.0 mm. La bobine ZM convient lorsque l element est forme a froid en 1.5-3.2 mm, les trous restent dans la regle de rive du mill, la classe et la masse vont ensemble, et les soudures ont une reproprotection nommee, pas un espoir de self-heal sur une soudure de 6 mm.
Quand le HDG apres fabrication est la voie plus sure
Le HDG de lot recouvre la piece que l on installe. Decoupe, percage et soudage se font sur acier noir. C est pourquoi pieux epais et cadres soudes vont vers ISO 1461 ou ASTM A123 meme si les pannes sont en bobine ZM. Minima ISO 1461 couramment ecrits pour articles non centrifuges (confirmez l edition) :
| Steel thickness t | Local min (um) | Mean (um) |
|---|---|---|
| t ≥ 6 mm | 70 | 85 |
| 3 mm ≤ t < 6 mm | 55 | 70 |
| 1.5 mm ≤ t < 3 mm | 45 | 55 |
| t < 1.5 mm | 35 | 45 |
ASTM A123 utilise des grades de revetement par epaisseur d acier et tombe souvent plus epais sur sections lourdes que la moyenne ISO 1461. Ne traitez pas 85 um et ASTM A123 comme la meme cellule. Le substrat HDG fabrique est en general tole ou profile carbone, pas bobine S350GD. Les acheteurs parlent encore des familles S355JR / Q355B / A36 pour pieux. Discussion typique tole plus mince S355JR : C 0.24 % max, Mn 1.60 % max, P et S 0.035 % max, limite d elasticite 355 MPa a t <= 16 mm. Le HDG de lot convient s il y a soudure d atelier, epaisseur hors plage des pannes, site C5 avec dossier assurance, ou contact sol. N envoyez pas des pannes C 2.0 mm au bain. N envoyez pas des pieux soudes 12 mm en bobine ZM.
Masse de revetement, nuance de substrat et rives qui disqualifient une offre
Ce sont des motifs de disqualification, pas des preferences.
| Champ laisse vide | Ce que le mill expediera | Regle de blocage |
|---|---|---|
| Site class | C3 coil against a C5 drawing | No award until ISO 9223 / ISO 12944 class is on the PO |
| Product form | One GI price for purlins and piles | Split the bill: coil ZM vs batch HDG |
| Coating designation | Z275 against a ZM310 line, or ZM120 against 85 μm | Coating family and number must match the member |
| Substrate grade | DX51D or SGCH against S350GD / S550GD | Mechanical class must be printed |
| Thickness and tolerance | ”2.5 mm GI” | Thickness, EN 10143 class or mill tolerance, width, coil ID |
| Cut-edge / perforation rule | Dense punching on 3 mm ZM120 | Mass vs thickness rule from the named mill, or switch that part to HDG |
| Fasteners | Standard HDG bolts on a C5 tracker | Fastener coating is its own line; C5 often needs zinc flake or A4-316L with isolation |
| Weld repair on coated tube | Bare HAZ | Named re-protection thickness |
Bande dimensionnelle reellement expediee pour bobine tracker, sous confirmation mill : epaisseur 1.5-3.2 mm pour pannes ; largeur selon profil developpe, souvent 200-600 mm depuis bobine mere 1000-1250 mm ; ID 508 mm ou 610 mm ; masse bobine refendue 3-8 MT. Tolerance : nommez la classe EN 10143 ou une bande en mm. +/-0.05 mm est un extra commercial. La passivation ZM est un film sans chromate ou une huile. C est une protection de stockage, pas la couche 25 ans. Ecrivez sec / huile / passivation.

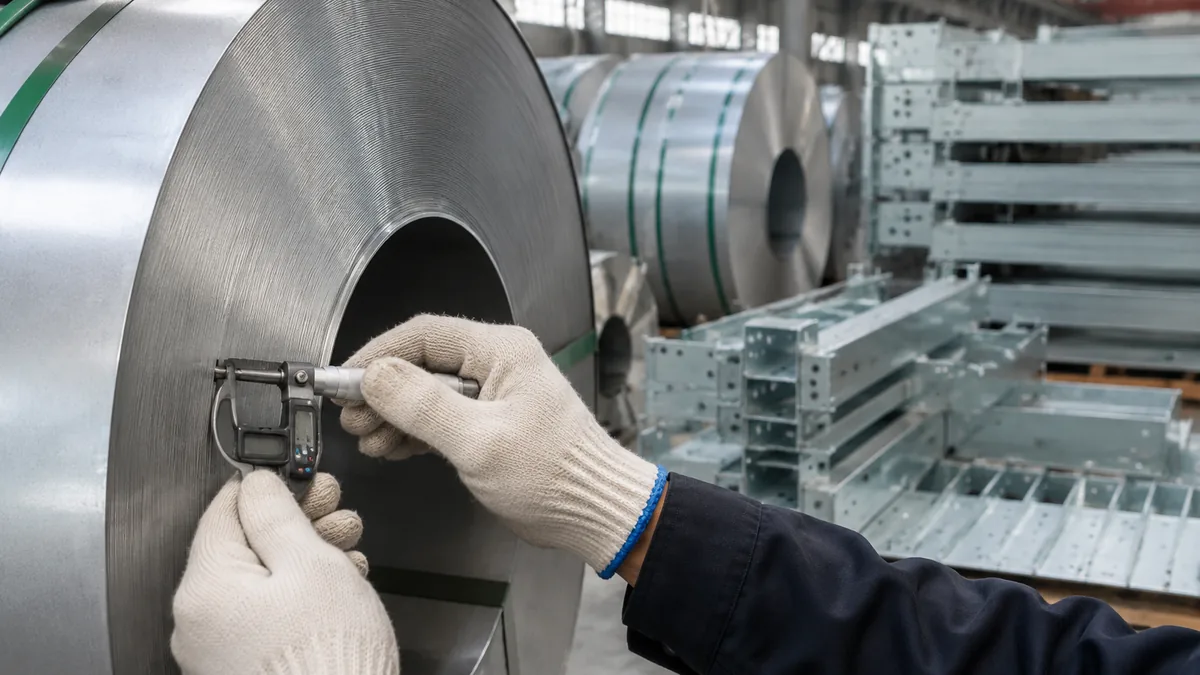

Ce que le MTC et le PSI doivent prouver avant le depart du conteneur
Le premier signal est rarement un rapport au brouillard salin. C est un PI qui a ecrit GI tracker steel, 2.5 mm. Schema d atelier : le PI ecrit galvanized, 2.5 x 250, S350, 25-year. L etiquette dit DX51D+Z275. Le colis pieux est encore une poutre H noire. Le PSI photographie le spangle. La masse ZM et l epaisseur moyenne ISO 1461 n entrent pas dans le rapport. Croisez avec la pratique documentaire EN 10204 3.1 avant de reserver profileuse ou bain. ZM n est pas +Z. +Z n est pas ISO 1461. ISO 1461 n est pas ASTM A123. Bobine : masse g/m2 deux faces en ZMxxx. Fabrique : epaisseur um moyenne et minimum local. S350GD n est pas DX51D. S355JR n est pas bobine S350GD. Numero de coulee sur etiquette, packing list et EN 10204 3.1 MTC. Emballage bobine : papier VCI, film, anneaux metalliques, au moins 3 cerclages circonferentiels et 4 radiaux. Eye-to-sky ou eye-to-wall. Un 20GP reste vers 25-28 MT. Dites a SGS, BV ou TUV de photographier etiquettes et points d epaisseur. Si le mill dit que ZM120, Z275 et 85 um HDG sont equivalents parce que tout est zinc, demandez norme, masse ou epaisseur moyenne et forme sur la meme page que la limite d elasticite.
Lignes RFQ qui separent la bobine ZM du HDG de lot
Copiez ceci apres la nomenclature. Fixations, sol de pieu et mise a la terre restent des lignes separees.
Elements formes a froid (bobine)
- Norme : EN 10346 (edition commandee) +ZM, ou ASTM A1046 type nomme, ou JIS G 3323. N ecrivez pas seulement une marque.
- Nuance : S350GD ou S550GD. Pas DX51D sauf qualite commerciale reelle.
- Revetement : ZM310 (exemple). Deux faces. Masse reelle sur le MTC.
- Epaisseur x largeur ; classe EN 10143 ; ID 508 ou 610 mm.
- Surface : passivation sans chromate ou huile.
- Regle de rive du mill pour trous poinconnes.
- Certificat : EN 10204 3.1 avec coulee, chimie, limite d elasticite/traction/allongement, masse et designation.

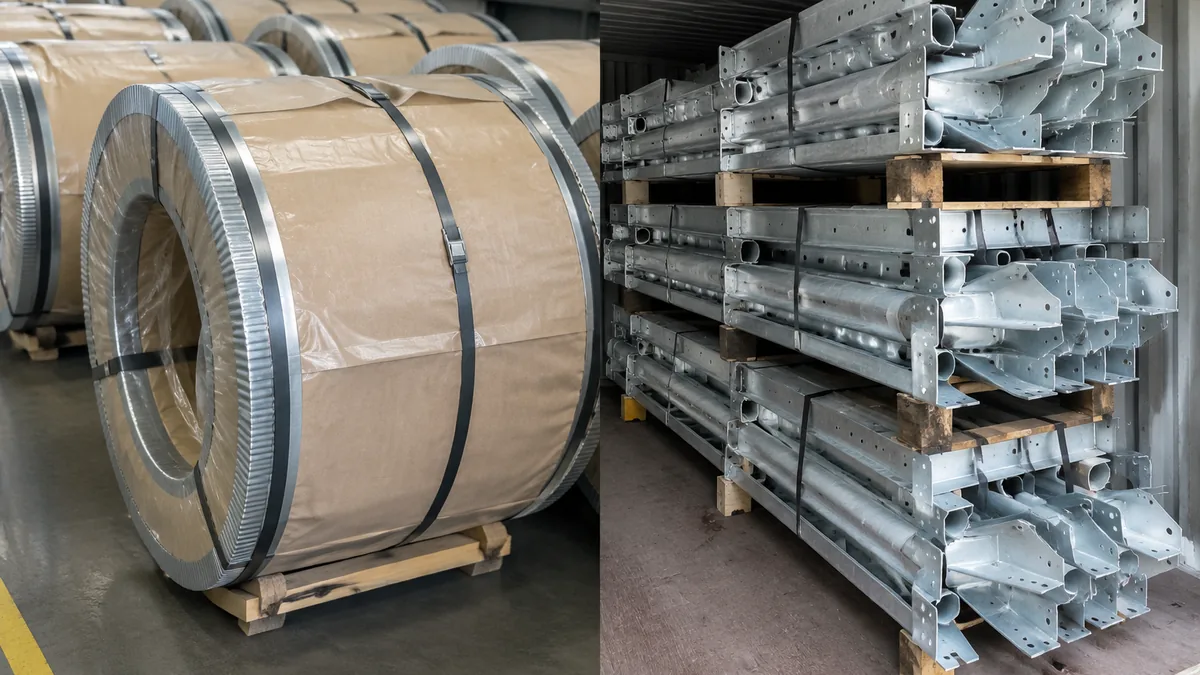

- Emballage : VCI + film + anneaux + 3 circonferentiels / 4 radiaux.
Elements fabriques (HDG de lot)
- Nuance noire : S355JR / norme tole ou profile ; dimension ; WPS nomme.
- Galvanisation : ISO 1461 ou ASTM A123, edition commandee. Moyenne et minimum local pour l epaisseur reelle.
- Bain apres toute decoupe, percage et soudage.
- Certificat : EN 10204 3.1 de l acier plus rapport du galvaniseur avec points.
- Emballage : separateurs de colis, pas d empilage humide.
Le MOQ d essai bobine reste 1 x 20GP (25-28 MT) sur largeurs refendues standard.
Conclusion
La bobine ZM et le HDG de lot sont deux reponses a deux travaux tracker. Classez le site, separez la liste, figez la norme et le nombre, puis lisez ce nombre sur le MTC. Une phrase 25 ans sans classe, forme et designation n est pas une specification.
