Pendahuluan
RFQ yang hanya menulis «pipa baja las» dapat menarik tiga produk berbeda. Pipa las tahanan listrik (ERW) dari coil, pipa las busur terendam memanjang (LSAW) dari pelat, dan pipa las busur terendam spiral (SSAW) dari coil tidak berbagi rute pembentukan, panjang kampuh, jendela ketebalan, atau jejak inspeksi yang sama. Perbandingan harga lalu gagal, dan penawaran lebih murah sering kali proses yang tidak diasumsikan gambar.
Panduan ini untuk importir dan pembeli proyek yang sudah menerima pipa las dan perlu membekukan proses. Jika Anda masih memilih antara las dan seamless, mulai dari daftar periksa inspeksi pipa seamless vs las. Untuk grade pipa line, bekukan PSL1 atau PSL2 API 5L dengan panduan importir PSL setelah proses dinamai. Artikel ini panduan pengadaan. Tidak menggantikan spesifikasi proyek atau edisi API 5L, ASTM A53, atau EN 10219 yang tertulis di purchase order.
Arti ERW, LSAW, dan SSAW pada penawaran
Nama komersial dan designator proses standar tumpang tindih. Minta pabrik mencetak keduanya.
| Nama pasar | Bahan baku tipikal | Pembentukan dan las | Designator API 5L umum | Isyarat pembeli |
|---|---|---|---|---|
| ERW | Coil / strip canai panas | Pembentukan rol kontinu, las longitudinal frekuensi tinggi, biasanya tanpa logam pengisi | HFW | OD kecil hingga menengah, kontrol dimensi ketat, layanan struktur dan line umum |
| LSAW | Pelat diskret | JCOE, UOE, atau roll-bend menjadi silinder lalu las busur terendam memanjang, sering dalam dan luar | SAWL | OD lebih besar, dinding lebih tebal, line bertekanan tinggi dan silinder struktur berat |
| SSAW | Coil dibentuk pada sudut heliks | Las busur terendam heliks / spiral; juga dijual sebagai HSAW | SAWH | OD besar dari lebar coil tertentu; air, tiang pancang, dan sebagian paket line jika spesifikasi mengizinkan kampuh heliks |
API 5L menamai bentuk produk las sebagai HFW, SAWL, dan SAWH. Penawaran trader yang hanya menulis ERW, LSAW, atau SSAW belum lengkap sampai designator itu, edisi standar, dan paket uji muncul di proforma.
ERW modern untuk layanan fluida atau line biasanya las frekuensi tinggi (HFW atau HFI). ERW frekuensi rendah masih ada di sebagian pabrik dan memiliki profil risiko berbeda. Jika proyek menginginkan HFW, tulis HFW, bukan hanya «ERW».
LSAW berbasis pelat. Las memanjang lebih pendek daripada kampuh spiral dengan panjang yang sama. Banyak pabrik mengelas dalam dan luar (bahasa komersial DSAW). Metode pembentukan (JCOE versus UOE) memengaruhi ovalitas dan kecocokan di lapangan. Tanyakan metode pembentukan jika kontraktor peduli pada penyambungan ujung.
SSAW, juga dijual sebagai HSAW atau pipa spiral, memakai coil dan sudut heliks. Satu lebar coil dapat membuat beberapa OD. Kampuh lebih panjang, tegangan sisa sering lebih tinggi, dan sebagian spesifikasi klien hidrokarbon membatasi atau mengecualikan pipa heliks. Transmisi air, tiang pancang, pengerukan, dan silinder struktur besar biasanya menerimanya. Jangan memperlakukan pembatasan di satu spesifikasi klien sebagai larangan dunia.
Perbandingan proses untuk importir
Gunakan tabel ini sebelum merangking harga satuan. Pembeli membandingkan penawaran dan ketertelusuran hanya setelah proses dibekukan.
| Titik cek pembeli | ERW / HFW | LSAW / SAWL | SSAW / SAWH | Yang ditulis di RFQ |
|---|---|---|---|---|
| Jendela ukuran | Umum untuk OD kecil hingga menengah; dinding biasanya lebih tipis dari SAW pelat | Umum untuk OD lebih besar dan dinding berat dari pelat | Umum untuk OD besar dan sangat besar dari coil | OD, dinding atau schedule, panjang, dan proses yang benar-benar bisa membuat ukuran itu |
| Layanan tipikal | Rangka struktur, anggota terkait perancah, air dan fluida umum, line pengumpulan jika spesifikasi menerima HFW | Transmisi minyak dan gas, line onshore atau offshore, silinder dinding tebal | Jaringan air, tiang pancang, pengerukan, pipa struktur besar; pipa line hanya jika SAWH diterima | Penggunaan akhir dan daftar proses yang diizinkan klien |
| Karakter las | Las fusi memanjang pendek, tanpa pengisi pada HFW standar | SAW memanjang pendek, logam pengisi, sering dua sisi | SAW heliks panjang, logam pengisi | Nama proses plus HFW / SAWL / SAWH |
| Geometri | Konsistensi OD dan dinding yang baik dari rolling coil | Ovalitas dan kelurusan biasanya lebih mudah dikendalikan daripada spiral | Heliks mempersulit ovalitas, pencocokan ujung, dan potongan coating | Batas ovalitas, kelurusan, bevel, dan kecocokan las lapangan |
| Fokus inspeksi | UT atau eddy current kampuh, perlakuan panas las jika wajib, hidrotest | UT dan/atau RT las, hidrotest, identitas pelat | Cakupan UT/RT kampuh yang lebih panjang, hidrotest, identitas coil | Metode NDT yang disebut, cakupan, dan syarat hidrostatik |
| Risiko dokumen | ERW dikutip sebagai API 5L tanpa HFW dan PSL | LSAW dispesifikasi, SSAW dikirim | «Pipa las» untuk menyembunyikan substitusi spiral | Proses pada PO, MTC, stensil, dan daftar pengepakan |
Halaman produk pipa ERW, pipa LSAW, dan pipa line API 5L las membantu merangkai pertanyaan. Halaman itu tidak memilih proses untuk Anda. Purchase order tetap harus menamai rute.
Kapan masing-masing rute menjadi pembelian yang masuk akal
Pilih ERW / HFW ketika ukuran berada di pita OD kecil hingga menengah, proyek menerima las tahanan listrik atau frekuensi tinggi, dan Anda butuh dimensi konsisten untuk pemotongan, galvanisasi, atau fabrikasi volume tinggi. ASTM A53 Type E adalah sebutan ERW umum yang biasa. API 5L HFW adalah sebutan pipa line ketika standar itu yang mengatur. EN 10219 adalah rute profil berongga struktural yang umum dan bukan pengganti senyap untuk standar pipa tekanan.
Pilih LSAW / SAWL ketika proyek membutuhkan OD lebih besar atau dinding lebih tebal dari pelat, atau ketika spesifikasi klien menamai las busur terendam memanjang untuk minyak, gas, atau layanan berkonsekuensi tinggi. Jika PSL2, layanan sour, atau ketangguhan tambahan berlaku, bekukan itu bersama proses. Pabrik tidak dapat mengubah pipa ERW coil PSL1 yang sudah jadi menjadi pipa LSAW pelat PSL2 setelah fakta.
Pilih SSAW / SAWH ketika OD besar dari coil adalah rute yang efisien dan spesifikasi mengizinkan las heliks. Sering kali ini pembelian praktis untuk air, tiang pancang, dan silinder struktur. Jika spesifikasi pipa line diam, jangan menganggap spiral diterima. Minta konfirmasi tertulis dari klien atau kontraktor desain.
Kegagalan komersial yang biasa adalah set penawaran campuran: satu pabrik mengutip HFW, yang lain SAWL, trader mengutip SSAW, dan pembelian merangking angka. Paksa satu kolom proses sebelum kolom harga.

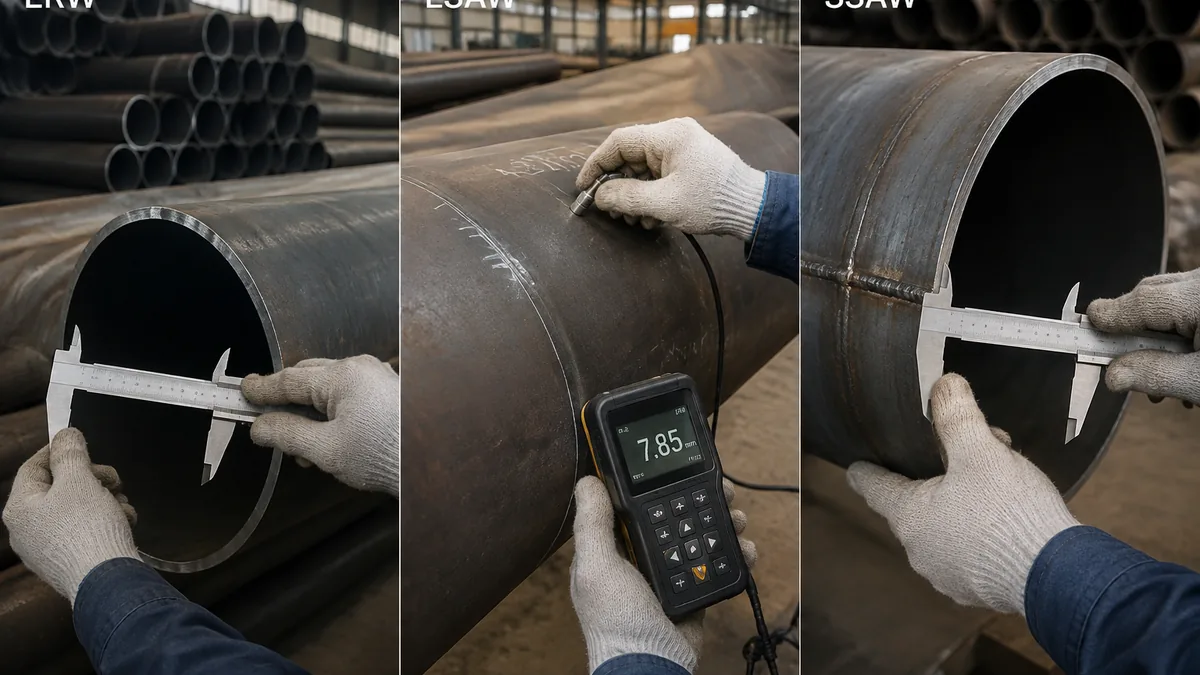

Inspeksi dan cek MTC yang berbeda menurut proses
Ketiga rute harus dikirim dengan MTC EN 10204 3.1, identitas heat atau pelat/coil yang cocok dengan tanda pipa, hasil dimensi, dan uji hidrostatik atau alternatif yang diizinkan standar yang dipesan. Cek tambahan berubah mengikuti las.
| Cek | ERW / HFW | LSAW | SSAW |
|---|---|---|---|
| Identitas bahan baku | Coil / heat pada MTC dan tag bundel | Heat pelat dan nomor pelat jika pabrik melacaknya | Heat coil; heliks tidak menghapus identitas coil |
| Catatan las | Proses HFW / ERW, normalisasi atau perlakuan kampuh jika wajib | Prosedur SAW, las dalam dan luar jika dipakai, metode pembentukan | Prosedur SAW, arah heliks, cakupan panjang kampuh |
| NDT | UT atau eddy current kampuh sesuai standar / PO | UT dan/atau RT pada kampuh memanjang | UT dan/atau RT di sepanjang kampuh heliks |
| Visual | Trim flash, undercut, bakar lokal | Profil manik, ketidaksejajaran, peta perbaikan | Tampilan kampuh panjang, start/stop, peta perbaikan |
| Ujung | Ujung polos atau bevel; kesikuan ujung untuk kecocokan | Sudut bevel dan root face untuk las girth lapangan | Sama, plus perhatian ekstra pada ovalitas ujung |
Sebelum pemuatan, cocokkan kata proses pada MTC dengan stensil dan purchase order. Jika PO menulis LSAW dan sertifikat menulis spiral atau SAWH, tahan pengiriman. Nomor heat yang tidak muncul pada tanda pipa termasuk kelas masalah yang sama dengan ketidakcocokan proses.
Rumusan RFQ yang menghentikan substitusi proses
Salin blok ini ke pertanyaan pipa las berikutnya:
- Bentuk produk: ERW/HFW atau LSAW/SAWL atau SSAW/SAWH (pilih satu; tanpa alternatif senyap)
- Standar dan edisi: API 5L / ASTM A53 / EN 10219 / standar proyek
- Grade dan, jika API 5L, PSL1 atau PSL2
- OD × dinding atau schedule × panjang × ujung (PE/BE)
- Kuantitas dan jendela pengiriman
- Uji: hidrostatik; metode dan cakupan NDT las; CVN atau kekerasan hanya jika proyek mensyaratkannya
- Dokumen: MTC EN 10204 3.1, peta heat ke pipa, ringkasan NDT, foto penandaan

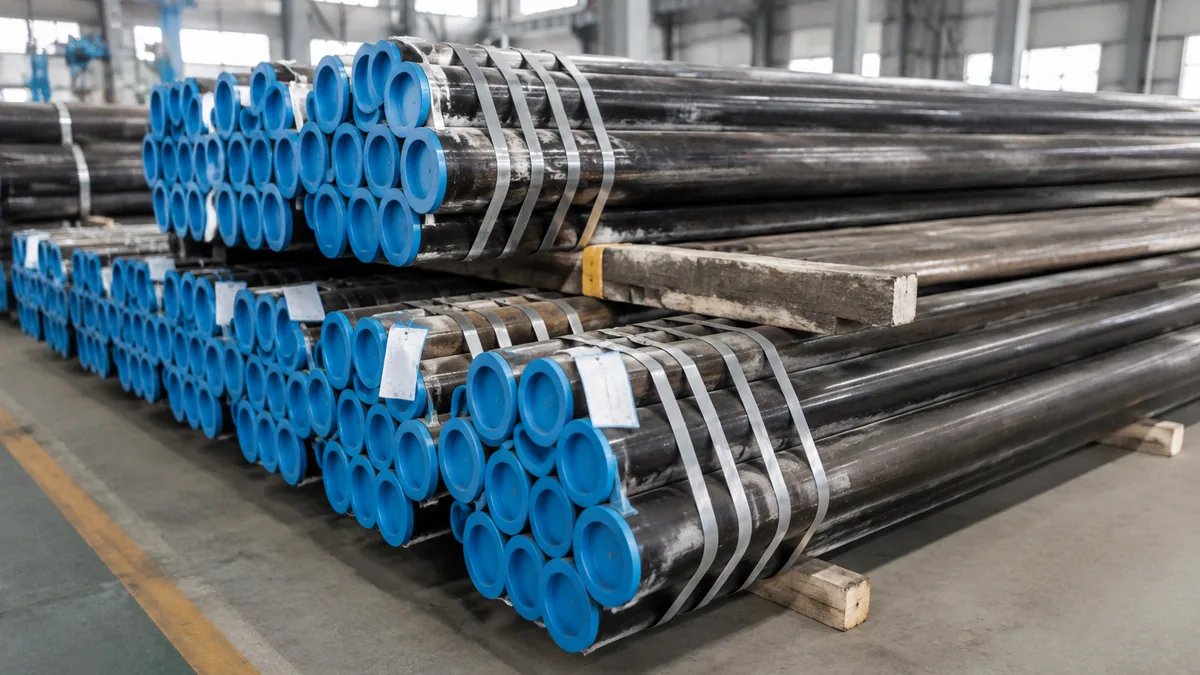

- Pengepakan: bundel atau rak layak angkut laut, pelindung ujung, pencegahan karat, tanda tujuan
- Inspeksi: pabrik + titik tahan pihak ketiga opsional sebelum pemuatan
Jika dua proses benar-benar diterima, cantumkan sebagai alternatif yang disetujui dengan harga terpisah. Jangan menulis «pipa las setara» dan berharap pabrik menebak.
Kesimpulan
ERW, LSAW, dan SSAW adalah pilihan pengadaan, bukan tiga label untuk barang pabrik yang sama. ERW/HFW cocok untuk paket struktur dan line umum ber-OD kecil hingga menengah. LSAW/SAWL cocok untuk OD besar dari pelat dan banyak pekerjaan line bertekanan tinggi. SSAW/SAWH cocok untuk produksi OD besar dari coil ketika spesifikasi menerima las heliks. Kesalahan mahal adalah membiarkan proses kosong dan menemukan kampuh spiral, designator HFW yang hilang, atau paket NDT tidak lengkap setelah kargo di laut.
Kami mengutip pipa las dengan proses tertulis di penawaran, dan menyelaraskan data heat EN 10204 3.1, lingkup NDT las, serta tanda pengepakan sebelum pengiriman. Jika Anda ingin penawaran yang dapat dibandingkan, minta penawaran dengan proses, standar, grade, ukuran, uji, dan pelabuhan tujuan dalam pesan yang sama.
