المقدمة
الاختيار بين أنابيب الصلب API 5L وASTM A53 بكلمات «Grade B» وحدها مخاطرة شراء. تسمية الدرجة جزء واحد فقط من الطلب. المعيار المنطبق والإصدار ومستوى المنتج أو النوع ومسار التصنيع والأبعاد والأطراف ومتطلبات الفحص والوسم والوثائق والخدمة المقصودة كلها تؤثر على ما يجب أن يورده المصنع وما يمكن للمشتري قبوله.
يتقاطع API 5L وASTM A53/A53M في بعض أشكال المنتج، لكنهما لا ينشئان قاعدة استبدال عامة. كُتب API 5L لأنابيب الخط المستخدمة في أنظمة نقل خطوط الأنابيب. يغطي ASTM A53/A53M الأنابيب السوداء والمجلفنة بالغمس الساخن الملحومة وغير الملحومة للتطبيقات الميكانيكية والضغط وخطوط البخار والماء والغاز والهواء العادية ضمن نطاقه المعلن.
يحوّل هذا الدليل فرق النطاق إلى سير عمل لطلب العرض والفحص لفرق EPC والمستوردين ومشتري المشاريع.
API 5L مقابل ASTM A53 بنظرة سريعة
تبدأ المقارنة الأكثر أمانا بما يطلبه المشروع، لا بأي اسم درجة يبدو متشابها.
| نقطة تحقق المشتري | API 5L | ASTM A53/A53M | دلالة RFQ |
|---|---|---|---|
| النطاق الأساسي | أنابيب خط فولاذية seamless وملحومة لأنظمة نقل خطوط الأنابيب | أنابيب فولاذية سوداء ومجلفنة بالغمس الساخن ملحومة وseamless للاستخدامات الميكانيكية والضغط والمرافق العادية ضمن النطاق | اذكر الخدمة ومواصفة المشروع الحاكمة قبل اختيار معيار المادة |
| تصنيف المنتج | مستويا مواصفة منتج: PSL1 وPSL2 | Type F لحام فرن، Type E لحام مقاومة كهربائية، وType S seamless، مع الدرجات حسب الانطباق | اكتب PSL أو نوع A53 بدل طلب «Grade B» فقط |
| مسار التصنيع | Seamless أو مسار ملحوم مقبول وفق المتطلبات المطلوبة | أنواع seamless وملحومة معرّفة | أكد المسار لا مجرد «أنبوب ملحوم» |
| التشطيب وحالة التسليم | تعتمد على المشروع والإصدار المطلوب | أسود أو مجلفن بالغمس الساخن ضمن نطاق المعيار، مع خيارات مطلوبة | اذكر الطلاء والسطح والأطراف وأي متطلب تكميلي |
| أدلة القبول | يجب أن تتوافق الفحص والاختبار والوسم والتتبع مع الطلب | يجب أن تتوافق الاختبارات والفحص ومتطلبات المشتري مع الطلب | عرّف السجلات ونقاط التوقف وMTC والعلامات ومعايير الإفراج قبل الإنتاج |
| الاستبدال | لا يُثبت بتسمية درجة مشابهة | لا يُثبت بتسمية درجة مشابهة | اطلب إذنا مكتوبا ومصفوفة امتثال موضوعية لأي بديل مقترح |
إذا كان المشروع يدرس أنبوب A53، توفر صفحة منتج أنبوب الكربون A53 مرجعا منتجيا مفيدا. لسياق درجات أنابيب الخط يمكن أيضا مراجعة صفحة أنبوب الكربون X42. تساعد صفحات المنتج على تأطير الاستفسار، لكن أمر الشراء ومواصفة المشروع يبقيان الحاكمين.
ابدأ بالخدمة ومواصفة المشروع
استخدم هذا التسلسل القرار قبل أن تطلب من المورد مقارنة الأسعار:
- حدد الخدمة المقصودة وأساس التصميم والكود المنطبق ومواصفة مواد العميل أو EPC.
- أكد معيار المادة والإصدار الذي يسميه المشروع.
- اختر الدرجة المطلوبة وPSL أو نوع الأنبوب ومسار التصنيع.
- عرّف القطر الخارجي وسماكة الجدار والطول والتسامحات والأطراف والطلاء أو حالة السطح والكمية.
- أضف متطلبات الاختبار والفحص والوسم والتتبع والوثائق المرتبطة بالخدمة والمشروع.
- بيّن من يجوز له اعتماد الانحرافات وما الأدلة التي يجب أن يتضمنها البديل المقترح.
يمنع هذا التسلسل خطأ شائعا: السؤال هل API 5L أو ASTM A53 «أفضل» قبل تعريف ما يجب أن يؤديه الأنبوب. قد يطلب مشروع أنابيب خط صراحة API 5L وPSL محددا وضوابط مشروع إضافية. وقد يسمي تطبيق ميكانيكي أو مرافق ASTM A53/A53M ونوعا منطبقا. لا ينبغي عكس أي قرار لأن موردا يملك أنبوبا آخر في المخزون.
الإصدار الحالي مهم أيضا. أعلن API الإصدار 47 من API Spec 5L في يونيو 2026، لكن المشروع لا يغيّر الإصدارات تلقائيا عندما تنشر جهة المعايير تحديثا. سجّل الإصدار المطلوب بالعقد ووثائق الهندسة والمشتري. إذا تعارضت تلك الوثائق، احصل على توضيح مكتوب قبل أن يبدأ المصنع.
لنظرة أوسع على كيفية تعامل الموقع مع ضبط المواصفات، راجع صفحة معايير الصلب والجودة.
ما الذي يغيّره PSL1 وPSL2 في API 5L للمشتري
يعرّف API مستويي مواصفة منتج: PSL1 وPSL2. للشراء، النقطة المهمة أن «API 5L Grade B» ناقصة عندما يتوقع المشروع PSL محددا. PSL ليس ملصق جودة تسويقي يختاره مكتب المبيعات بعد استلام الطلب.
اكتب PSL المطلوب في RFQ والعرض وأمر الشراء وخطة الفحص وطلب MTC. ثم راجع الإصدار المطلوب وملاحق المشروع للضوابط الدقيقة للكيمياء والميكانيكا والاختبار والتتبع والوثائق المنطبقة على الدرجة والحجم ومسار التصنيع والخدمة المختارة.
تجنب عبارات عامة مثل «PSL2 يشمل دائما كل اختبار متقدم». قد تعتمد متطلبات الصدم والخدمة الحامضية والفحص غير الإتلافي وغيرها على إصدار المعيار والدرجة وشكل الأنبوب والحجم وحالة الخدمة ومواصفة المشروع. يجب أن يسمي RFQ الاختبارات التكميلية أو الخاصة بالمشروع بدل افتراض أن حروف PSL2 تنقل حزمة الفحص كاملة.
لذلك يبدو وصف أنبوب خط API 5L القابل للاستخدام أقرب إلى:
API 5L، الإصدار المطلوب، الدرجة، PSL، مسار التصنيع، القطر الخارجي × سماكة الجدار × الطول، تشطيب الأطراف، الطلاء، الكمية، خطة الفحص والاختبار، حزمة الوثائق، العلامات، التعبئة، والوجهة.
يجب على المشتري أيضا أن يبيّن ما إذا كانت تأهيل المصنع أو حالة الترخيص أو الشهود من طرف ثالث أو الموافقة المسبقة على الوثائق أو نقاط توقف المشتري مطلوبة. هذه مدخلات تجارية وجدولية وتقنية في آن واحد.

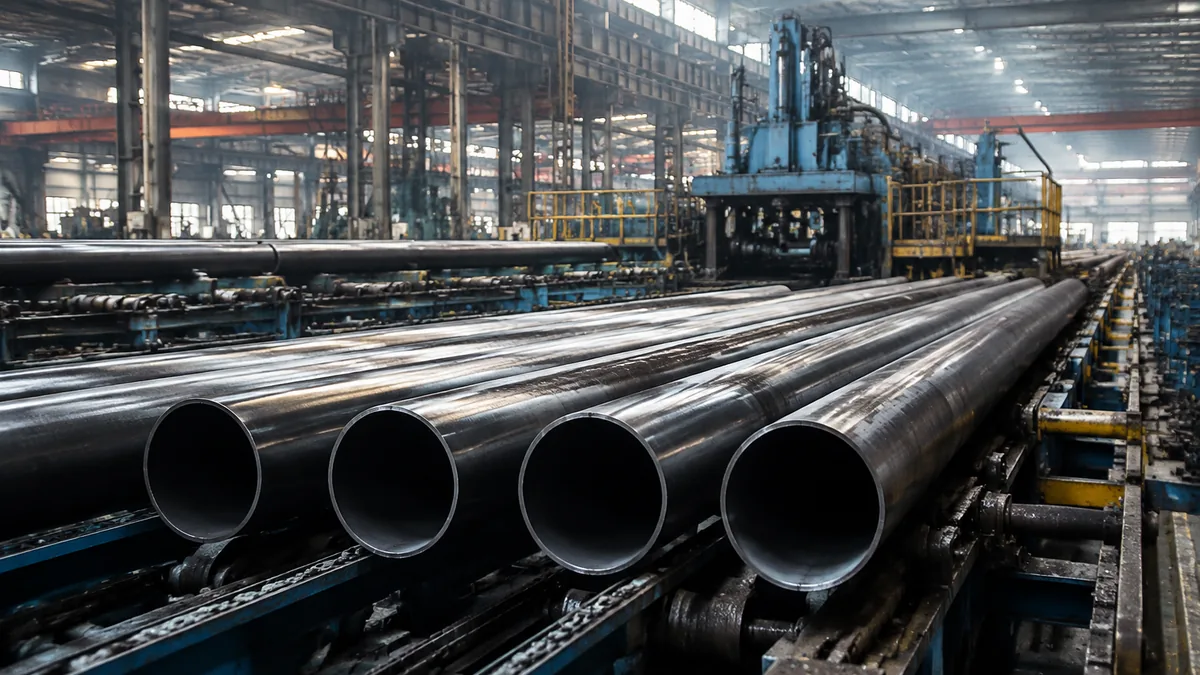

نوع الأنبوب ومسار التصنيع والأبعاد والأطراف
يعرّف ASTM A53/A53M أنابيب Type F وType E وType S. يغطي API 5L مسارات seamless والملحومة المقبولة. يترك RFQ الذي يقول فقط «أنبوب كربون ملحوم» مجالا كبيرا للتأويل.
أكد على الأقل ما يلي:
- المعيار والإصدار والدرجة وPSL أو نوع A53؛
- seamless أو المسار الملحوم المسموح المحدد؛
- القطر الخارجي أو تسمية NPS/DN ومتطلب الجدار الفعلي؛
- الطول المطلوب ونطاق الطول المسموح؛
- حالة الأطراف مثل plain أو beveled أو threaded أو coupled عند الانطباق؛
- حالة سطح أسود أو مجلفن أو مطلي أو مبطن أو محمي بطريقة أخرى؛
- تسامحات الأبعاد وأي إضافات للمشروع؛
- واقيات الأطراف والأغطية والفواصل والربط وطريقة الرفع المطلوبة.
يؤثر مسار التصنيع على تركيز الفحص. ما زال الأنبوب seamless يحتاج فحوصات لتوزيع الجدار وحالة السطح والأبعاد والمعالجة الحرارية عند الانطباق والتتبع. يتطلب الأنبوب الملحوم أن يوائم المشتري العملية المقبولة وأدلة فحص خط اللحام مع الطلب. يوسّع قائمة فحص الأنابيب غير الملحومة مقابل الملحومة هذه الفحوصات حسب المسار.
لا تدع تسمية الجدول (schedule) تحل محل الأبعاد. قد يكون الجدول المقتبس مفيدا، لكن أمر الشراء يجب أن يجعل معيار الأبعاد الحاكم ومتطلب القطر/الجدار الفعليين غير مبهمين. هذا مهم خاصة عندما يخلط المشروع وثائق إنش وأخرى مترية.

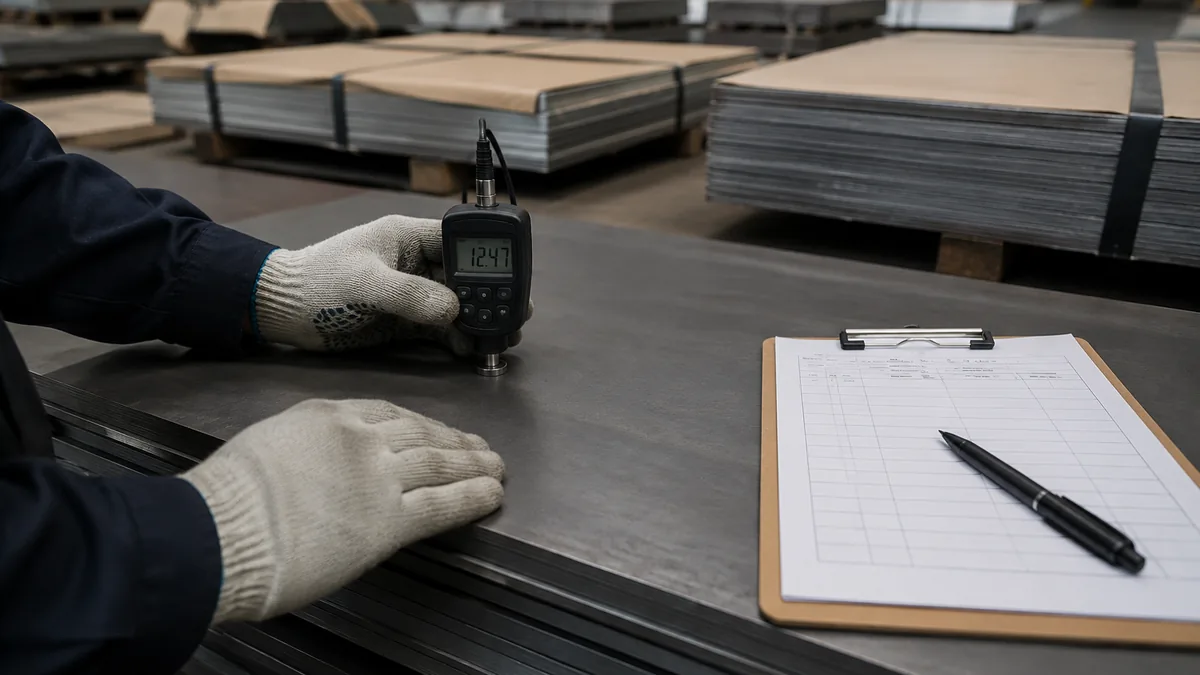

وثائق الفحص والاختبارات والتتبع
يجب أن تروي ملف القبول قصة متسقة واحدة من أمر الشراء إلى الأنبوب الفعلي. يطلب المشترون عادة MTC، وغالبا وثيقة EN 10204 3.1 عندما يحددها المشروع، مع سجلات فحص واختبار داعمة.
قبل إفراج الشحن، تحقق من هذه الروابط في سلسلة الأدلة:
| الدليل | تحقق المشتري | عدم تطابق نموذجي يجب إيقافه |
|---|---|---|
| أمر الشراء وورقة البيانات المعتمدة | المعيار والإصدار والدرجة وPSL/النوع والأبعاد والمسار والأطراف والطلاء والاختبارات والوثائق متفقة | العرض يقول PSL2 لكن أمر الشراء أو MTC يحذف PSL |
| MTC | الصهر ووصف المنتج والمعيار المطلوب والدرجة والأبعاد والنتائج المبلّغ عنها تتوافق مع الطلب | الشهادة تخص صهرا أو مقاسا أو مسارا أو معيارا مختلفا |
| وسم الأنبوب والحزمة | التعريف المطلوب مقروء وقابل للتتبع إلى مجموعة الوثائق | لا يمكن ربط بطاقة الحزمة ووسم الأنبوب بـ MTC |
| تقرير الأبعاد | تم فحص القطر الخارجي والجدار والطول والاستقامة والأطراف وأبعاد أخرى مطلوبة بعينات معرّفة | التقرير يسرد أبعادا اسمية فقط أو دفعة غير معرّفة |
| تقارير الاختبار وNDT | الطريقة والنطاق والنتيجة وحالة المعدات وموافقة الأفراد وهوية العنصر موجودة حيث تنطبق | تقرير عام بلا تتبع صهر أو أنبوب أو لحام أو دفعة |
| قائمة التعبئة ومذكرة الإفراج | الكميات وأرقام الحزم والأوزان ومراجع الوثائق تطابق الشحنة | لا يمكن مطابقة دفعة الاختبار المقبولة مع الحزم المحمّلة |
يعرّف EN 10204 أنواع وثائق الفحص للمنتجات المعدنية، لكن كتابة «MTC مطلوب» ما زالت غير دقيقة بما يكفي. اذكر نوع الوثيقة ومحتوياتها المطلوبين قبل الإنتاج. يوفر دليل التحقق من MTC سير عمل عمليا لمطابقة رقم الصهر والشحنة.
يمكن أن تدعم الصور ملف الإفراج، لكنها ليست بديلا عن السجلات الموضوعية. صورة وسم أنبوب واضحة مفيدة فقط عندما يمكن ربط الوسم بالصهر ونتائج الفحص وقائمة التعبئة والشحنة الفعلية.
هل يمكن أن يحل ASTM A53 Grade B محل API 5L Grade B؟
ليس افتراضيا. الاسم المشترك «Grade B» لا يثبت أن النطاقات وتصنيفات المنتج وضوابط التصنيع والأبعاد والكيمياء والمتطلبات الميكانيكية والاختبارات والوسم والتتبع أو الوثائق كلها تطابق المشروع.
يجب أن يمر اقتراح الاستبدال أو الوسم المزدوج/المتعدد ببوابتين:
- الإذن: مواصفة المشروع أو المشتري أو العميل أو المهندس المخوّل تسمح صراحة بالبديل أو تعتمد الانحراف كتابة.
- الدليل الموضوعي: مصفوفة متطلب بمتطلب وحزمة اختبار/وثائق قابلة للتتبع تثبت الامتثال لكل متطلب مطلوب للأنبوب الفعلي المورّد.
يجب أن تستشهد مصفوفة المقارنة بالإصدارات المطلوبة وملاحق المشروع، وتحدد كل فرق، وتسمي الدليل المستخدم لإغلاق كل متطلب. «المصنع يقول مكافئ» أو «نفس مقاومة الخضوع» أو «وسم مزدوج» أو «استُخدم في مشروع آخر» لا يكفي.
إذا لم يسمح المشروع بالاستبدال، فالجواب لا حتى لو اعتقد المورد أن مخزونه قد يجتاز المعيارين. إذا وُجد الإذن لكن الدليل فيه فجوة، أبقِ الاقتراح مفتوحا ولا تُفرج عن المادة حتى تُغلق الفجوة من الطرف المخوّل.
أخطاء شائعة يجب على المشتري تجنبها
نمط فشل RFQ المتكرر هو طلب «أنبوب Grade B بأفضل سعر». لا يمكن عرضه بمسؤولية لأنه يترك المعيار وPSL أو النوع ومسار التصنيع والمقاس وحزمة الفحص والخدمة غير معرّفة. قد يصف أدنى رقم يُعاد أساس قبول مختلفا.
تجنب هذه الأخطاء:
- مقارنة أسماء الدرجات فقط. يجب قراءة تسميات الدرجة داخل معيارها وإصدارها وتصنيف منتجها.
- ترك توفر المخزون يختار المعيار. الأنبوب المتاح مفيد فقط عندما يقبله المشروع ويُثبت الامتثال.
- استخدام PSL2 بديلا عن خطة فحص. اذكر كل اختبار مشروع ونقطة شهود وتقرير ووثيقة إفراج مطلوبة.
- طلب MTC بعد الإنتاج. نوع الشهادة والمحتويات المطلوبة قد يؤثران على مسار المصنع والاختبار وزمن المراجعة.
- اعتماد الوسم المزدوج من استنسل الأنبوب. الوسم عنصر تتبع واحد وليس حزمة الأدلة الكاملة.

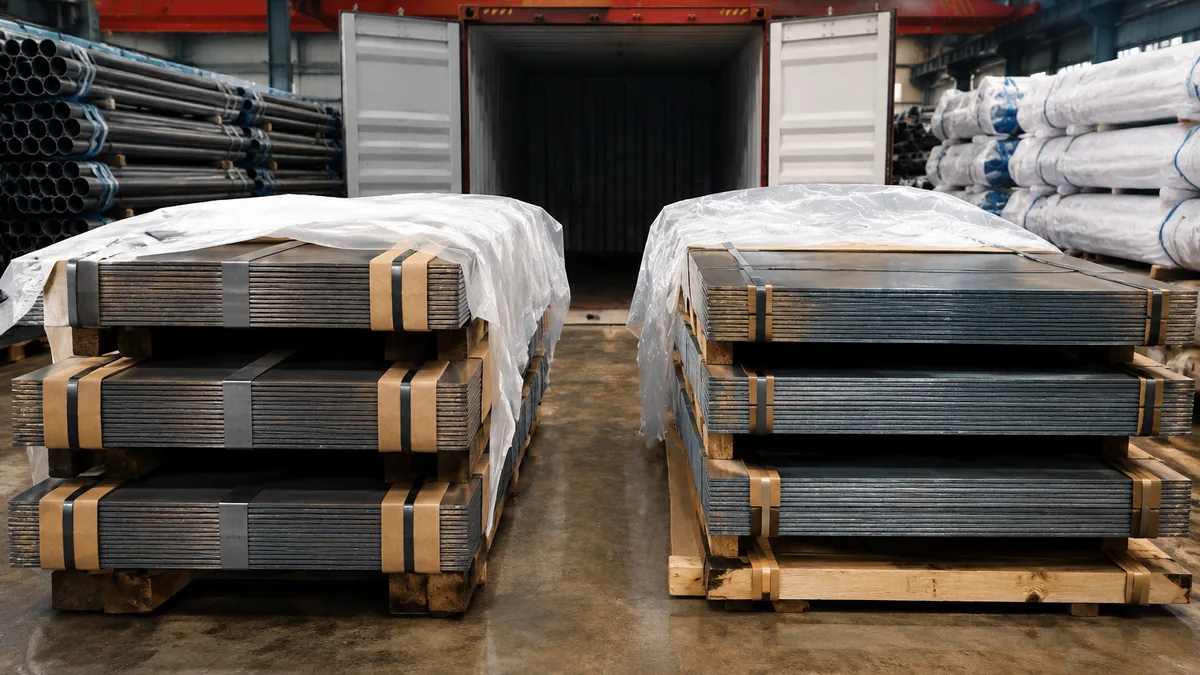

- تجاهل الأطراف والتعبئة. تلف الأطراف أو غياب الأغطية أو فواصل ضعيفة أو نقاط رفع غير آمنة قد تجعل أنبوبا مطابقا صعب التصنيع أو الاستلام.
- خلط مراجعات العرض. جمّد العرض الفني المعتمد وأرفقه بأمر الشراء حتى لا يغيّر السعر النهائي النطاق بصمت.
القاعدة العملية بسيطة: يجب أن يكون العرض المطابق قابلا للمقارنة سطرا بسطر. إذا استخدم عرضان PSL أو مسارات أو اختبارات أو وثائق أو طلاءات أو تعبئة مختلفة، فأسعارهما ليست بعد قابلة للمقارنة.
قائمة تحقق RFQ لأنبوب API 5L أو ASTM A53
أرسل المعلومات التالية في حزمة واحدة:
- المشروع أو الاستخدام النهائي وأساس التصميم ومواصفة مواد العميل المنطبقة
- API 5L أو ASTM A53/A53M مع الإصدار المطلوب
- الدرجة مع PSL1/PSL2 أو نوع A53 حسب الانطباق
- مسار تصنيع seamless أو ملحوم مقبول
- القطر الخارجي/NPS/DN وسماكة الجدار أو الجدول مع معيار الأبعاد الحاكم والطول
- تشطيب الأطراف ومتطلب الوصلة/اللولب وواقيات الأطراف
- متطلب سطح أسود أو مجلفن أو مطلي أو مبطن أو غير ذلك
- الكمية بالقطع أو الأمتار أو الوزن مع السماح بالزيادة/النقص
- نوع MTC المطلوب بما في ذلك EN 10204 3.1 عندما يحدده المشروع
- الاختبارات المطلوبة وNDT ومستوى الفحص والمعاينة ونقاط الشهود/التوقف ونطاق الطرف الثالث
- العلامات وتتبع الصهر والحزمة ولغة التقارير وتوقيت تقديم الوثائق
- تعبئة التصدير والفواصل والأغطية وطريقة الرفع وعلامات الشحن ومتطلب صور التحميل
- شرط Incoterm وميناء الوجهة ونافذة التسليم وأي قيود تفريغ
- عملية الانحراف المكتوبة والطرف المخوّل لقرارات الاستبدال
أرفق طلب المواد وورقة البيانات والرسم المنطبق وجدول الكميات وخطة الفحص حيث تتوفر. يمكن للمورد عندئذ إرجاع بيان امتثال واضح وقائمة انحرافات وجدول وثائق وعرضا تجاريا بدل تخمين أساس القبول.
الخاتمة
API 5L مقابل ASTM A53 ليس منافسة بين تسميتين Grade B. إنه قرار حول النطاق والخدمة وPSL أو النوع ومسار التصنيع وأدلة الفحص والتتبع وإذن المشروع.
ابدأ بوثائق المشروع الحاكمة، واكتب وصف الأنبوب الكامل في RFQ، واطلب أدلة موضوعية لأي استبدال أو وسم مزدوج مقترح. إذا أردت عرض سعر مرتبطا بالمصنع، أرسل المعيار والإصدار والدرجة وPSL/النوع والأبعاد والمسار ومتطلبات الاختبار وMTC والكمية والتعبئة والوجهة عبر صفحة طلب عرض السعر. يمكن عندئذ مراجعة العرض الفني مقابل أساس قبول واحد معرّف قبل مقارنة الأسعار.
